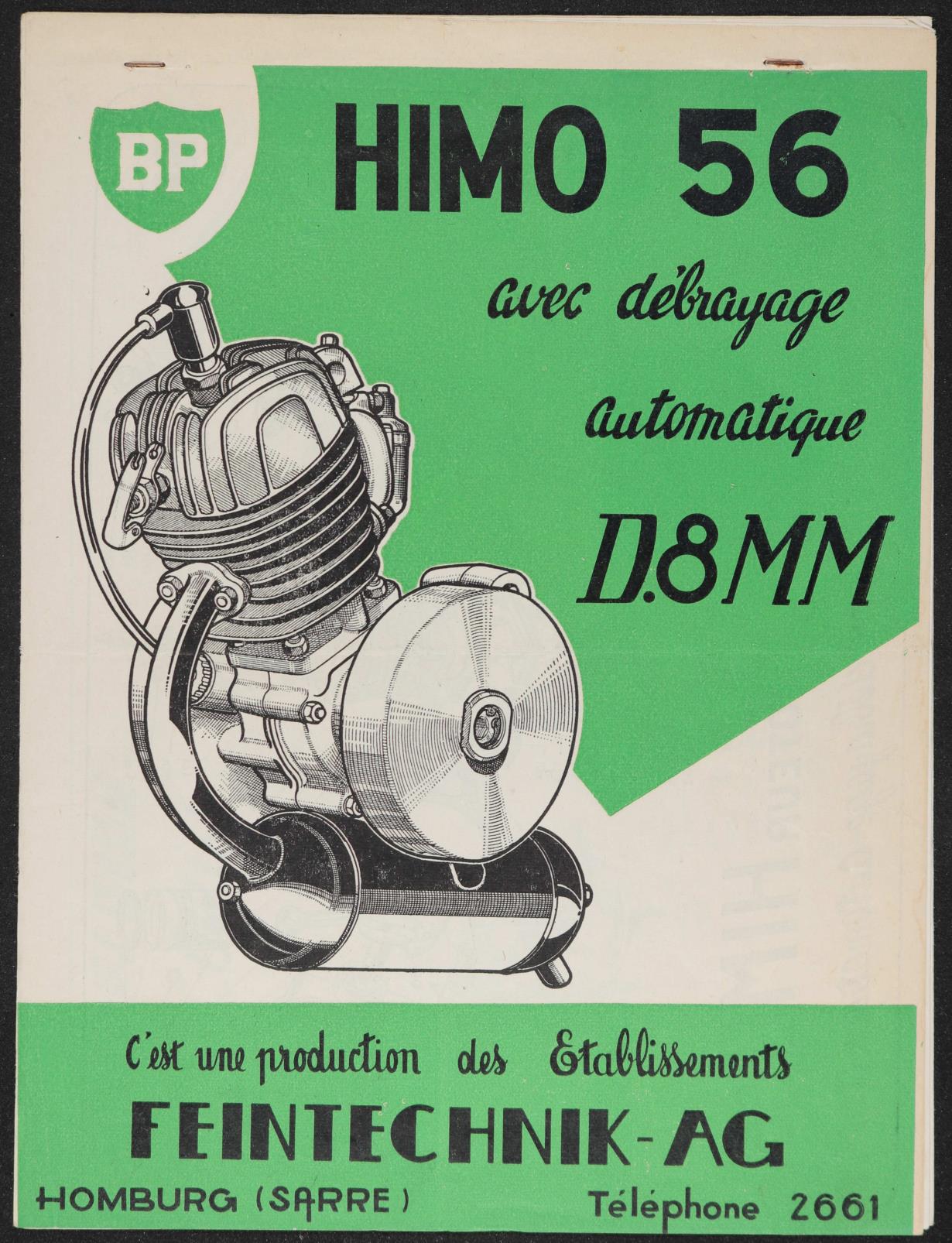

Feintechnik AG Homburg (Sarre) Himo 56 D.8MM Ersatzteilliste 50er Jahre

Vorschau (1,11 MiB)

Maße: 265 x 200 mm

ni“ CCI 289 ) discese FEINTECHNIK-AG HOMBURG: (SARRE ) Telephone 2661 185 Complet MOTEUR avec delayage Gutomafigue DEMM ) i Reproduction interdite OS 104 134 133 104 103 Pe 2/8 u 104 == 103 Burotec FIMO TYPE 51 CLINIC 67 ‘ DEBRAYAGE AUTOMATIQUE TRE: DS 806 ZUN SZ GERAU 807 808 809 808 809 red may PIECES DETACHEES DU DEBRAYAGE D 8 N° Nombre DESIGNATION DES PIECES Prix 801 l Tambour complet 802 1 Poulie-plateau monte 803 1 Moyeu 804 l Rondelle de butee 805 1 Circlips exterieur 806 2 Ressort de rappel 807 4 Masselottes completes 808 4 Rondelle plate de retenue 809 4 Goupille fendue POUR LA MISE EN ROUTE: 1°) Ouvrir le robinet d'essence du réservoir : 2°) Fermer le volet d'air du carburateur ; 3°) Mettre la poignée des gaz à la position ralenti; 4°) Pédaler quelques mètres pour atteindre une vitesse de 3 à 4 km.-heure : à cette allure l'embrayage automatique fonctionne, le moteur entrainé com- mence à pétarader. Continuer à pédaler quelques metres en accélérant, le ‘ moteur tournera franchement : 9°) Laisser le moteur tourner ainsi pendant 3 à 4 minutes pour qu'il s'échauffe ; 6°) Aussitôt après ouvrir le volet d'air; 7°) Enfin, si le moteur faiblit, pédaler pour l'aider et ne pas le laisser marcher par à-coups. POUR VOUS ARRETER : Ramener la poignée des gaz afin d'abaisser le régime du moteur et de provoquer le débrayage : freiner et stopper le cyclomoteur. Pour repartir, accélérer légèrement et pédaler afin que l'embrayage se produise : accélérer progressivement et à volonté pour obtenir l'allure voulue. PIECES DETACHEES DE L’EQUIPEMENT DE PEDALIER Type 350 No Nombre DESIGNATION DES PIECES Prix 305 l Embout de rivet 306 i | Ressort 307 l Bague 308 1 Rivet (voir remarque 4) 309 20 Aiguilles de roulement 310 1 Rondelle acier plate 311 2 Circlips exterieur de 16 e 312 1 Rondelle feutre 313 1 Rondelle acier plate SGD 1 Graisseur a ville | 319 1 Rondelle acier plate | 320 1 | Circlips intérieur de 28 i | 321 1 Rondelle feutre | 322 1 Axe de pedalier 332 l Rondelle de retenue | 335 1 Circlips exterieur de 35 e | 338 1 Moyeu dente | 344 1 Cliquet | 353 1 Bouton quide de cliquet | 357 l Poulie à gorge avec glissiére | renforcée | 1 Poulie à gorge 357 montée avec | moyeu et cliquets | EQUIPEMENT DE PEDALIER TYPE : 350 FINTA CIC arburateur EN LT ED type 12 MSG 61963 213298 213524 214461 216788 213 744 214109 216189 214006 214005 13126 j 216785 219967 / a Rondelle g = 4 Fr 284120 / N / 216784 / N 216786 / 216785 215762 @j _16709 215671 (B) 36454 214 462 214460 EN ER CH 215763 ( 20895 do en 5 N) 215760 \ _213530 lag È, age Uinta NU 125495 218.707 Burolec PIECES DETACHEES DU CARBURATEUR ZENITH TYPE 12 MS N° | DESIGNATION DES PIECES Prix { 13.126 | Joint du porte gicleur 16.709 | Joint du raccord orientable cöte vis 17.239 | Joint du gicleur de ralenti 20.895 | Joint du raccord orientable cöte | Cuve 993195 | Joint du bouchon 36.454 Vis de fixation du couvercle 46.120 Vis fixant la prise d'air 61.963 Butee de gaine Rondelle blocilor de 4 213.278 Bouchon du tiroir 213.524 Ressort du tiroir 213.530 Gicleur de ralenti (50/100°) 213.744 Vis de fixation de cuve 213.745 | Joint entre corps et cuve 213.746 5 C | Coiffe marquee 5 C 213.747 Bouchon de la coiffe 213.987 Corps de la prise d'air 214.005 Gicleur principal de 48/100 214.006 Porte gicleur 214.109 Crépine de la prise d'air 214.177 Vis de blocage de la coiffe 214.460 Collier de serrage 214.461 Vis du collier 214.462 Ecrou de la vis A52 Joint de couvercle 215.671 Tiroir des gaz marque B 219729 Cuve 215.730 Flotteur en nylon 215.760 Couvercle avec siège de pointeau 215.761 Raccord orientable d'arrivée d'essence 215.762 Axe du raccord orientable 215.763 Crépine de filtre 216.189 Ressort de rappel du volet 216.783 Volet de départ 216.784 Butée de gaine 216.785 Support de gaine 216.788 Corps principal pour 12 MSG MONTAGE DU CABLE DE BOUGIE bon … VOLANT MAGNETIQUE FTK DE 15 131 | 5 Ne DESIGNATION DES PIEGES PRIX 131 Rondelle éventail de 10 | 601 Ensemble linguet de rupteur | 602 Piece fixe de rupteur | 603 Condensateur avec fil et cosse | | 604 Stator avec feutre de graissage, écrous et rondelles de fixation | des bobines 605 Ecrou de 3,5 606 Bobine d’eclairage avec vis de connexion 607 Bobine d’allumage avec,cosse | | 608 Rotor Tournant a gauche | | 609 | Rondelle grower de 3,5 | 610 Crochet de rechange avec rivets | 611 | Rondelle éventail de 4 | 612 | Rondelle plate de 4 | 613 | Ecrou de 4 614 Vis ébonite d'étanchéité | 615 | Fil d'allumage avec cosse | 616 | Cache avec crochets 617 | Vis primaire 618 | Excentrique de reglage 619 | Rondelle isolante 620 Plaquette isolante 62 | | Canon isolant 622 | Cosse | 623 | Vis de fixation du stator 624 | Rondelle grower de 5 625 | Connexion de masse | 627 Disque de pression 628 | Bloc caoutchouc d'étanchéité 629 | Ecrou de volant 638 | Rotor tournant & droite

Feintechnik AG Homburg (Sarre) Himo 56 D.8MM Ersatzteilliste 50er Jahre


Von
1950 - 1959
Seiten
7
Art
Ersatzteilliste
Land
Frankreich
Marke
Feintechnik AG Homburg
Quelle
Heinz Fingerhut
Hinzugefügt am
14.12.2021
