Fichtel u. Sachs Teilepreisliste für Transportradnaben 1936

Vorschau (374 KiB)

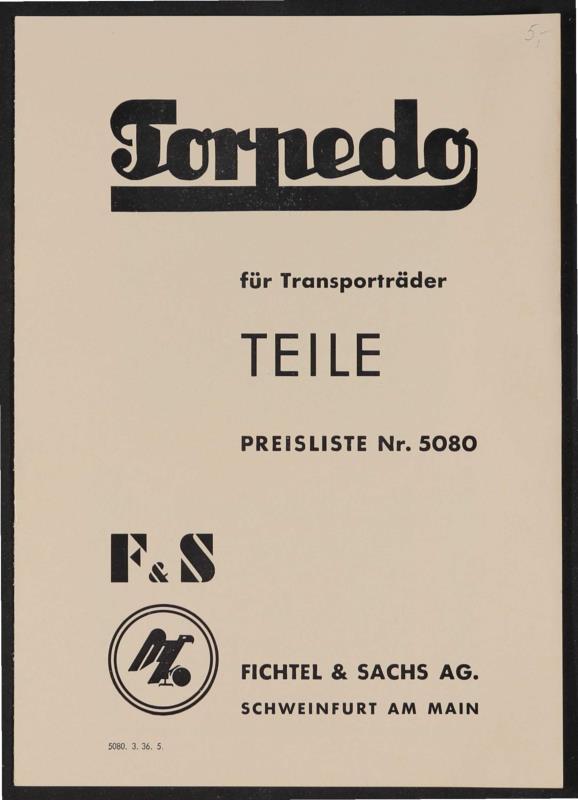

für Transporträder Eile PREISLISTE Nr. 5080 FICHTEL & SACHS AG. SCHWEINFURT AM MAIN 5080. 3. 36, 5. Teile der Transport-Torpedo-Freilaufnabe mit 115 mm Gabelweite C 1054 - Betriebsnummer 380411 Kettenlinie 1/8‘ TEILETAFELI Stückpreis Teile Nr. Bezeichnung RM. *353320 Bandage komplett 0.20 *316320 Aufstieg (nur auf besonderen Wunsch) 0.40 *316310 Achsmutter (2 Stück) 0.20 *516010 Sicherungsmutter 0.20 *317090 Sicherungsscheibe 0.05 319281 Bremshebel (9,5 mm Kröpfung) 0.83 351550 Hebelkonus 1.90 350050 Nabenhülse kpl. mit Oler, Kugelring u. Staubdeckel 10.90 350910 Bremsmontel 3.00 *350550 Bremskonus 1.90 *312030 Federring für Gewindekopf 0.02 *304080 Walzenführungsring 1.50 *405010 Antriebswalzen (5 Stück) 0.06 * 453800 Kugelhalter Nr. 58 (11 Kugeln !/4“) 0.30 4 * nach Tabelle Zahnkranz versetzt !/g“ oder 3/6“ stark — *350320 Gewindekopf kpl. mit Kugeln, Staubdeckel u. Filzring 2.50 *321190 Großer Staubdeckel 0.06 *303011 Zahnkranzstellring 0.38 351411 Achse mit Festkonus 170 mm Ig. 2.15 *324184 Schlüssel 0.26 Die mit *) bezeichneten Teile sind gleichzeitig Teile der Motortorpedonabe. Unterteile Teile Nr. *321210 *354020 *321200 *40601 1 *351040 *412020 *305040 *321130 *325010 *353010 *315051 *316270 *326070 *354260 308152 *312140 « ER, ( a dr) Mr ( © fi 2 O DEE N =o = .& MENIBETTAIHELTZ Stückpreis Bezeichnung RM. Staubdeckel in Nabenhülse 0.03 Kugelhalter Nr. 65 (Hebelkonusseite, 11 Kugeln 9/3) 0.36 U-Deckel auf Nabenhülse 0.05 Bremskonus nackt 1128 Rollenhalter mit Friktionsfeder für Bremskonus 0.37 Sprengring für Bremskonus 0.02 Exzenterwalze für Bremskonus (2 Stück) 0.13 Hebelkonusdeckel 0.02 Helmöler 0.12 Staubdeckel kompl. für Gewindekopf 10 Kugeln !/4“ für Gewindekopf 0.08 Bandagenschraube allein 0.08 Bandagenmutter 0.06 Bandage allein 0.06 Bandagenschraube mit Mutter 0.14 Festkonus 0.43 Federring für Achse 0.02 Die mit *) bezeichneten Teile sind gleichzeitig Teile der Motortorpedonabe. Teile Nr. 355621 355641 316350 319331 316260 Sonderteile der Transport-Torpedo-Freilaufnabe mit 120 mm Gabelweite C 1055 - Betriebsnummer 38042] Kettenlinie 13/4” m > ü Tot ZS TEILETAFEL 3 Bezeichnung Achse 170 mm lg. mit Festkonus u. Mutter Achse 190 mm Ig. mit Festkonus u. Mutter Sicherungsmutter mit Ansatz Bremshebel (12 mm Kröpfung) Unterteile Sechskantmutter für Festkonus * nach Tabelle Zahnkranz normal !/g“ oder 3/16 stark Die mit *) bezeichneten Teile sind gleichzeitig Teile der Motortorpedonabe. Stückpreis RM. y 2505 2:25 0.50 0.90 0.10 Sonderteile der Transport-Torpedo-Freilaufnabe mit 125 mm Gabelweite C 1056 - Betriebsnummer 380431 Kettenlinie 17/8‘ | 316 L On TEILETAFEL 4 Stückpreis Teile Nr. Bezeichnung RM. 355631 Achse 181 mm lg. mit Festkonus u. Mutter 2418 316360 Sicherungsmutter mit Ansatz 0.50 319321 Bremshebel (14,5 mm Kröpfung) 0.90 Unterteile 316340 Sechskantmutter für Festkonus 0.10 Sonderteile der Transport-Torpedo-Nabe mit Sperreinrichtung 350060 303120 TEILETAFEL5 Stückpreis Teile Nr. Bezeichnung RM. 350060 Nabenhülse mit Gewinde kompl. 11.60 *303120 Stellring 0.50 Die mit *) bezeichneten Teile sind gleichzeitig Teile der Motortorpedonabe. Sonderteile der Transport-Torpedo-Nabe Teile Nr. 303141 303120 356030 356000 356050 354292 312111 356020 nach Tabelle 356040 356060 mit Sperreinrichtung = TEILETAFEL 6 Bezeichnung Sperrscheibe Stellring Bremshebel kompl. mit Schnepper Schalter kompl. mit Zug Unterteile Bremshebel Drehbolzen mit Mutter Rückholfeder Schnepper kompl. Bandage kompl. Zugdraht mit Nippel Umschalter kompl. ohne Zug Stückpreis RM. 0.80 0.50 1.60 2.50 1.00 0.50 0.30 0.60 0.20 0.50 2.00
